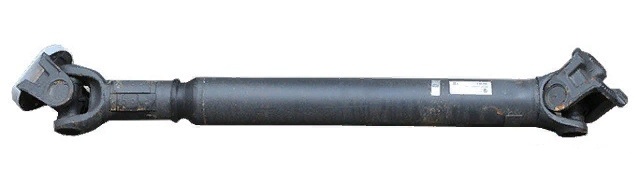

Вал карданный КАМАЗ-6520 (4 отв., торц.) L=1418+120 мм (ОАО Белкард) 6520Г-2205011-10

Вал карданный камаз 6520 основной

характеристики:

Минимальная длина карданного вала (Lmin) = 1418 мм

Рабочий ход = 120 мм

Применяемый фланец - 84-2205023 (с торцевыми насечками)

Присоединение фланца - 4 отверстия * 15 мм

Диаметр по центрам противоположных отверстий - 150 мм

Применяемая крестовина - 84-2205025 (крепление стопорными кольцами)

Применяемые подшипники - BBUA 4157PB исп. DMAC1

Наружный диаметр подшипника (D) = 57 мм

Диаметр шипа крестовины (d) = 40,9 мм

Расстояние по торцам подшипников (H) = 152 мм

Расстояние по торцам шипов (h) = 142 мм

Максимальный угол поворота шарнира: a1 = 30° a2 = 30°

Максимальный крутящий момент до деформации (Мд) = 22700 Н·м

Максимальный крутящий момент до разрушения (Мр) = 25000 Н·м

Внутренний диаметр трубы и толщина стенки (dxS) = 105х6 мм Вес - 57,2 кг

Применение: вал карданный привода среднего моста КамАЗ-6520 (КПП-ZF16S151, база 3021); КамАЗ-6520, -6522, -65225 (КПП-ZF16S151, база 3600).
