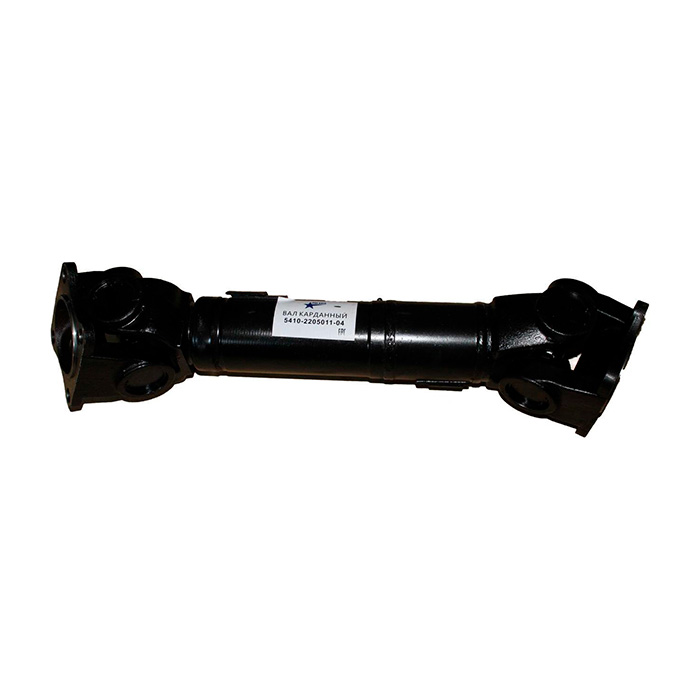

Вал карданный КАМАЗ-5410 (4 отв.) L=638+136 мм (ОАО Белкард) 5410-2205011-04

Примечание: 5410-2205011-03 снят с производства.

Минимальная длина карданного вала (Lmin) = 638 мм

Рабочий ход = 136 мм

Внутренний диаметр трубы и толщина стенки (dxS) = 82х3,5 мм 5410-2205011-03

применяемая крестовина - 5320-2205025-01, -02 (крепление пластинами и болтами) 5410-2205011-04

применяемая крестовина - 53205-2201025-10, -11 (крепление стопорными кольцами)

Наружный диаметр подшипника (D) = 50 мм

Диаметр шипа крестовины (d) = 33,62 мм

Применяемый фланец - 5320-2205023-01 (гладкий, "квадратный")

Присоединение фланца - 4 отверстия * (d) = 16,1 мм

Диаметр по центрам противоположных отверстий (D1) = 140 мм

Диаметр буртика (D2) = 95 мм

Высота буртика (h) = 2,5 мм

Обод (D) = 170 мм, А=110 мм

Крутящий момент до деформации (Мд) = 7840 Н·м

Крутящий момент до разрушения (Мр) = 9000 Н·м

Максимальный угол поворота шарнира: a1 = 25° a2 = 25°

Применение: Карданный вал среднего моста КамАЗ-5410 (седельный тягач).

Вес: 30,2 кг
