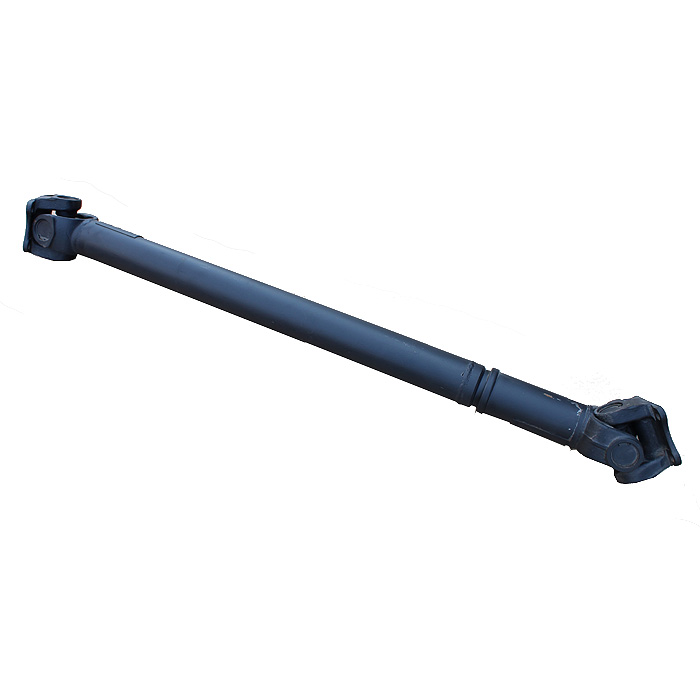

Вал карданный КАМАЗ-53212 (4 отв.) L=1483+136 мм (ОАО Белкард) 53212-2205011-03

Примечание: 53212-2205011-02 снят с производства

Минимальная длина карданного вала (Lmin) = 1483 мм

Рабочий ход = 136 мм

Максимальный угол поворота шарнира: a1 = 25° a2 = 25°

Внутренний диаметр трубы и толщина стенки (dxS) = 82х4 мм 53212-2205011-02

Применяемая крестовина - 5320-2205025-01, -02 (крепление пластинами и болтами) 53212-2205011-03

Применяемая крестовина - 53205-2201025-10, -11 (крепление стопорными кольцами)

Наружный диаметр подшипника (D) = 50 мм

Диаметр шипа крестовины (d) = 33,62 мм

Расстояние по торцам подшипников (H) = 135 мм

Расстояние по торцам шипов: (h) = 127 мм для крестовины 5320-2205025-01, -02 (h) = 123 мм для крестовины 53205-2201025-10, -11

Применяемый фланец - 5320-2205023-01 (гладкий, "квадратный")

Присоединение фланца - 4 отверстия * (d) = 16,1 мм

Диаметр по центрам противоположных отверстий (D1) = 140 мм

Диаметр буртика (D2) = 95 мм

Высота буртика (h) = 2,5 мм

Обод (D) = 170 мм, А=110 мм

Крутящий момент до деформации (Мд) = 9800 Н·м

Крутящий момент до разрушения (Мр) = 11000 Н·м

Применение: Карданный вал среднего моста КамАЗ-53212 и его модификаций: 532121 (северное исполнение), 532126 (экспортное исполнение), 532127 (тропическое исполнение).

Вес: 36,9 кг
