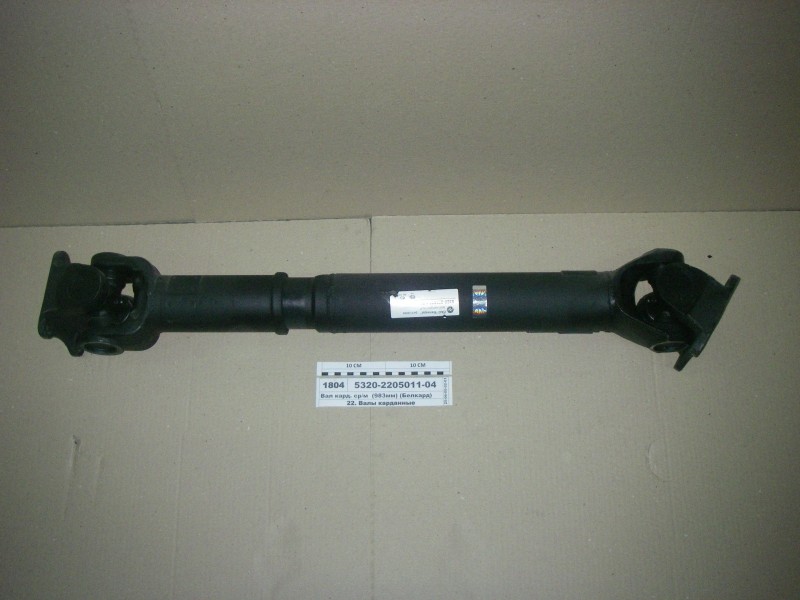

Вал карданный КАМАЗ-5320 (4 отв.) L=983+136 мм (ОАО Белкард) 5320-2205011-04

Примечание: 5320-2205011-03 снят с производства.

Минимальная длина карданного вала (Lmin) = 983 мм

Рабочий ход = 136 мм

Внутренний диаметр трубы и толщина стенки (dxS) = 82х3,5 мм

Наружный диаметр подшипника (D) = 50 мм

Диаметр шипа крестовины (d) = 33,62 мм

Расстояние по торцам подшипников (H) = 135 мм

Расстояние по торцам шипов: (h) = 127 мм для крестовины 5320-2205025-01, -02 (h) = 123 мм для крестовины 53205-2201025-10, -11

Применяемый фланец - 5320-2205023-01 (гладкий, "квадратный")

Присоединение фланца - 4 отверстия * (d) = 16,1 мм

Диаметр по центрам противоположных отверстий (D1) = 140 мм

Диаметр буртика (D2) = 95 мм

Высота буртика (h) = 2,5 мм

Обод (D) = 170 мм

Крутящий момент до деформации (Мд) = 7840 Н·м

Крутящий момент до разрушения (Мр) = 9000 Н·м

Максимальный угол поворота шарнира: a1 = 25° a2 = 25°

Применение: Вал карданный привода среднего моста КамАЗ-5320, -532007, -53202.

Вес - 33,1 кг
