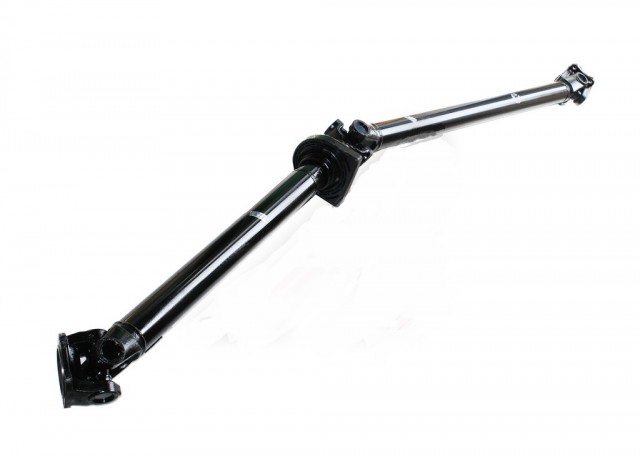

Вал карданный ГАЗ-3309 L=2380+80 мм 3309-2200011-20

Минимальная длина карданной передачи (Lmin) = 2380 мм

Рабочий ход = 80 мм

Максимальный угол поворота шарнира: a1 = 22° a2 = 22°

Длина переднего вала до центра промопоры (L1) = 940 мм

Длина от центра промопоры до оси центральной крестовины (L2) = 146 мм

Применяемая крестовина - 5320-2201025-02 (с пресс-масленкой; крепление пластинами и болтами)

Наружный диаметр подшипника (D) = 39 мм

Диаметр шипа крестовины (d) = 25 мм

Расстояние по торцам подшипников (H) = 118 мм

Расстояние по торцам шипов (h) = 108 мм

Применяемая опора - 53А-2202081-01 (А=161 мм, В=162,5 мм, С=195 мм, D=33 мм, Е=82 мм, d= 14 мм)

Применяемый фланец - 3309-2201023-10 (гладкий, "квадратный") присоединение фланца - 4 отверстия (d) * 14 мм

Диаметр по центрам противоположных отверстий (D1) = 120 мм

Диаметр буртика (D2) = 95 мм

Высота буртика (h) = 2,5 мм

Обод (D) = 148 мм

Крутящий момент до деформации (Мд) =4600 Н·м

Крутящий момент до разрушения (Мр) = 5300 Н·м

Внутренний диаметр трубы и толщина стенки (dxS) = 71х3 мм

Применение: Передача карданная автомобилей ГАЗ-3309.

Вес: 36,42 кг
