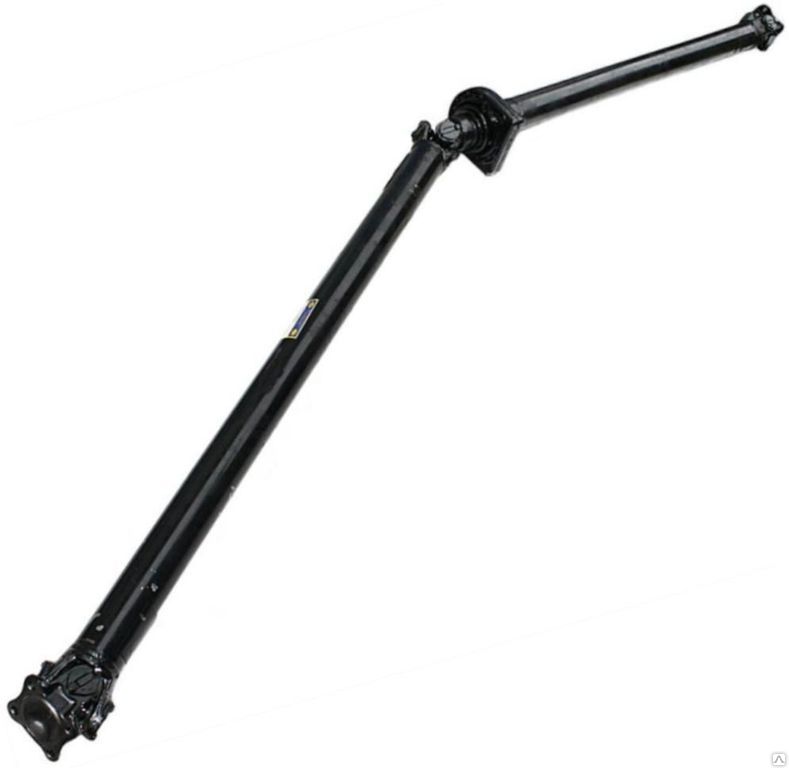

Вал карданный ГАЗ-3307 L=2667+81 мм 3307-2200011

Минимальная длина карданной передачи (Lmin) = 2667 мм

Рабочий ход = 81 мм

Максимальный угол поворота шарнира: a1 = 20° a2 = 20°

Длина переднего вала до центра промопоры (L1) = 1142 мм

Длина от центра промопоры до оси центральной крестовины (L2) = 127 мм

Применяемая крестовина - 53А-2201025-10 (крепление крышками и болтами) либо 53А-2201025-01 (крепление стопорными кольцами)

Наружный диаметр подшипника (D) = 35 мм

Диаметр шипа крестовины (d) = 22 мм

Расстояние по торцам подшипников (H) = 98 мм

Расстояние по торцам шипов (h) = 90 мм

Применяемая опора - 53А-2202081-01 (А=161 мм, В=162,5 мм, С=195 мм, D=33 мм, Е=82 мм, d= 14 мм)

Применяемый фланец - 3309-2201023 (гладкий, "квадратный")

Присоединение фланца - 4 отверстия (d) * 12 мм

Диаметр по центрам противоположных отверстий (D1) = 96 мм

Диаметр буртика (D2) = 70 мм

Высота буртика (h) = 2,5 мм

Обод (D) = 124 мм

Крутящий момент до деформации (Мд) =2850 Н·м

Крутящий момент до разрушения (Мр) = 3920 Н·м

Внутренний диаметр трубы и толщина стенки (dxS) = 71х2,1 мм

Применение: Вал карданный гидромеханической передачи (ГМП) автомобилей БелАЗ-540АТ, -540С, -75281, 7540, -7540А, -7540В, -7540Е, -75405, -75406, -75407 (самосвалы), (контейнеровоз), вал карданный переднего моста фронтального погрузчика В-160 (пр-во ЗАО "ЧСДМ").

Вес: 23,82 кг
