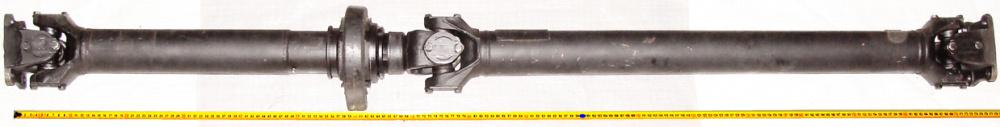

Передача карданная ЗИЛ-130В1 (двухступ. мост) L=1733+91 мм (ОАО Белкард) 130В1-2200023-02 (-А2)

Минимальная длина карданной передачи (Lmin) = 1733 мм

Рабочий ход = 91 мм

Длина переднего вала до центра промопоры (L1) = 605,5 мм

Длина от центра промопоры до оси центральной крестовины (L2) = 140,5 мм

Внутренний диаметр трубы и толщина стенки (dxS) = 71х3 мм

Максимальный угол поворота шарнира: a1 = 22° a2 = 22°

Применяемая крестовина - 130-2201025 (крепление - болтами либо стопорными кольцами)

Наружный диаметр подшипника (D) = 39 мм

Диаметр шипа крестовины (d) = 25 мм

Расстояние по торцам подшипников (H) = 118 мм

Расстояние по торцам шипов (h) = 108 мм

Применяемая опора - 53А-2202081-01 (А=161 мм, В=162,5 мм, С=195 мм, D=33 мм, Е=82 мм, d= 14 мм)

Применяемый фланец - 695Н-2201023 (гладкий, "квадратный")

Присоединение фланца - 4 отверстия (d) * 14 мм

Диаметр по центрам противоположных отверстий (D1) = 120 мм

Диаметр буртика (D2) = 95 мм

Высота буртика (h) = 2,5 мм

Обод (D) = 148 мм

Крутящий момент до деформации (Мд) =5200 Н·м

Крутящий момент до разрушения (Мр) = 5880 Н·м

Применение: Передача карданная привода заднего 2-ступенчатого моста автомобилей ЗиЛ-130В1 (441510), -138А газобалонный (441610), -130Д1, 130Д2 (495810); -4502, -45023 (ЗиЛ-ММЗ).

Вес: 32,83 кг
