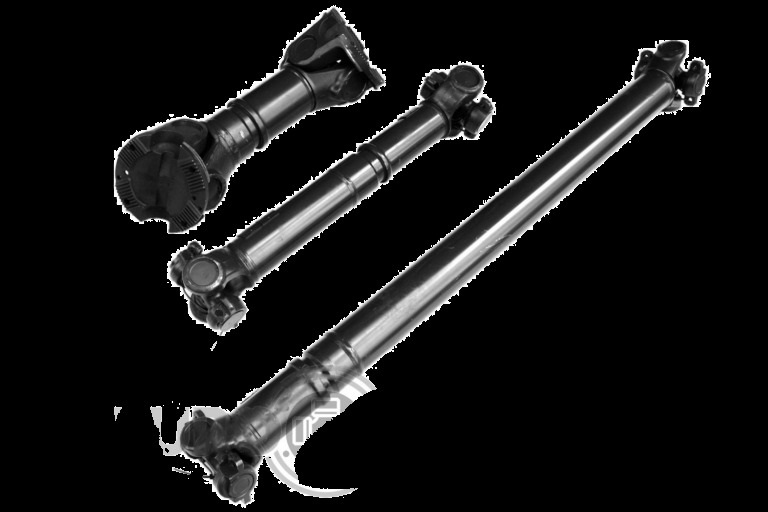

Передача карданная УРАЛ-4320Х (длиннобаз.) (4отв., торц.) L=2204+110 мм (ОАО Белкард) 4320Х-2205006

Минимальная длина карданной передачи (Lmin) = 2204 мм

Рабочий ход = 110 мм

Длина переднего вала до центра промопоры (L1) = 894 мм

Длина от центра промопоры до оси центральной крестовины (L2) = 182,5 мм

Применяемый фланец - 53205-2205023-22 (с торцевыми насечками)

Присоединение фланца - 4 отверстия * 15 мм

Диаметр по центрам противоположных отверстий - 150 мм

Применяемая крестовина - 53205-2205025-10 (крепление стопорными кольцами)

Наружный диаметр подшипника (D) = 50 мм

Диаметр шипа крестовины (d) = 33,62 мм

Расстояние по торцам подшипников (H) = 155 мм

Расстояние по торцам шипов (h) = 143 мм

Применяемая опора -5336-2202086 (А=190 мм, В=188 мм, С=248 мм, D=42 мм, Е=93 мм, d= 17 мм)

Внутренний диаметр трубы и толщина стенки (dxS) = 94х4 мм

Крутящий момент до деформации (Мд) = 12500 Н·м

Крутящий момент до разрушения (Мр) = 18000 Н·м

Максимальный угол поворота шарнира: a1 = 28° a2 = 28°

Остаточный дисбаланс не более 150 г*см

Применение: Передача карданная привода заднего моста автомобилей Урал-4320Х (длиннобазовое шасси выпуска с 2009 г.)

Вес: 80 кг
