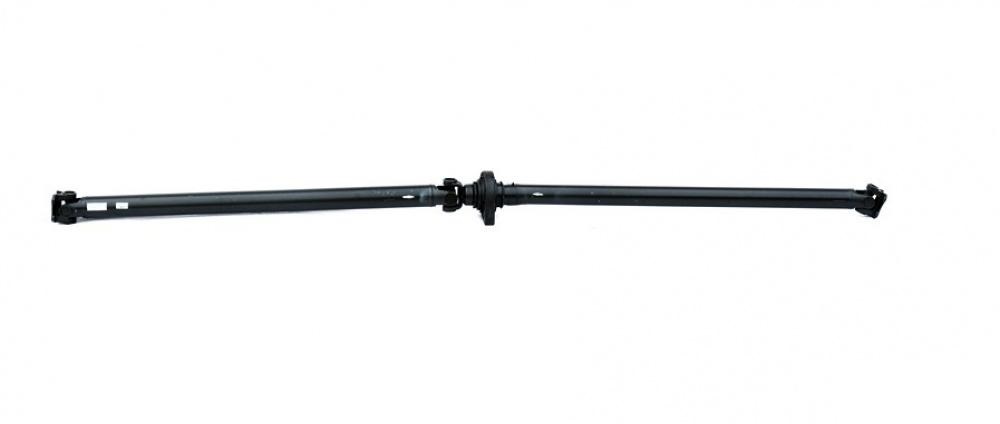

Передача карданная ПАЗ-672, 3205 (карбюр.) L=2902+89 мм (ОАО Белкард) 672-2200011-02

Минимальная длина карданной передачи (Lmin) = 2902 мм

Рабочий ход = 89 мм

Длина переднего вала до центра промопоры (L1) = 1377 мм

Длина от центра промопоры до оси центральной крестовины (L2) = 123 мм

Применяемая крестовина - 53А-2201025-01, ...-10 (крепление болтами или стопорными кольцами)

Наружный диаметр подшипника (D) = 35 мм

Диаметр шипа крестовины (d) = 22 мм

Расстояние по торцам подшипников (H) = 98 мм

Расстояние по торцам шипов (h) = 90 мм

Применяемая опора - 53А-2202081-01 (А=161 мм, В=162,5 мм, С=195 мм, D=33 мм, Е=82 мм, d= 14 мм)

Применяемый фланец - 41735-4201023-10 (гладкий, "квадратный")

Присоединение фланца - 4 отверстия (d) * 12,1 мм

Диаметр по центрам противоположных отверстий (D1) = 96 мм

Диаметр буртика (D2) = 70 мм

Высота буртика (h) = 2,5 мм

Обод (D) = 124 мм, A=62 мм

Крутящий момент до деформации (Мд) =2850 Н·м

Крутящий момент до разрушения (Мр) = 3920 Н·м

Внутренний диаметр трубы и толщина стенки (dxS) = 71х2,1 мм

Максимальный угол поворота шарнира: a1 = 20 a2 = 20°

Применение: Привод задний автобуса ПАЗ-3205 (ДВС-ЗМЗ-512.10 карбюраторный); ПАЗ-672.

Вес: 26,14 кг
