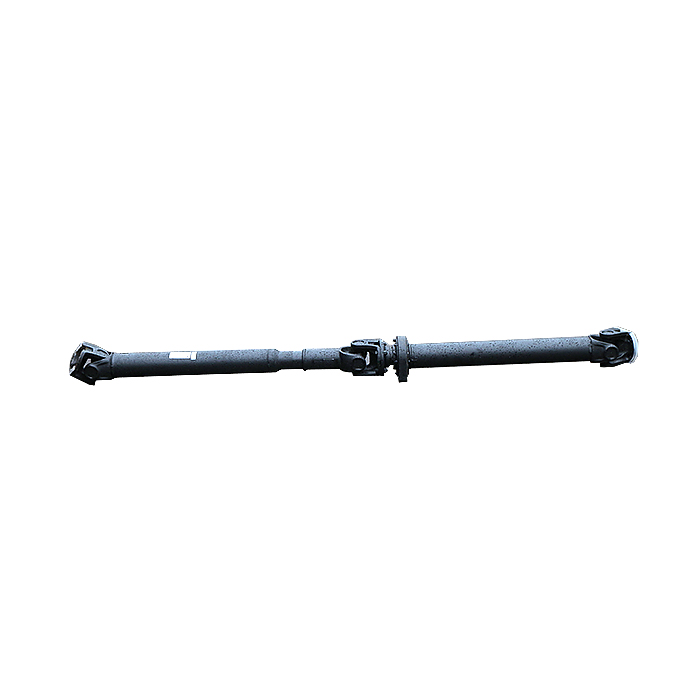

Передача карданная МАЗ-63031 (4 отв., торц) L=2561+100 мм (ОАО Белкард) 63031-2205006-32

Минимальная длина карданной передачи (Lmin) = 2561 мм

Рабочий ход = 100 мм

Длина переднего вала до центра промопоры (L1) = 1088 мм

Длина от центра промопоры до оси центральной крестовины (L2) = 203,5 мм

Применяемая крестовина - 7522-2201025-02 (крепление крышками и болтами)

Наружный диаметр подшипника (D) = 62 мм

Диаметр шипа крестовины (d) = 45 мм

Расстояние по торцам подшипников (H) = 173 мм

Расстояние по торцам шипов (h) = 161 мм

Применяемый фланец - 64226-2201049 (с торцевыми насечками)

Применяемая опора - 63031-2202086 (ширина промопоры (A) = 200 мм

Высота промопоры (B) = 198 мм

Ширина крепления хомута по центрам отверстий (C) = 268 мм

Диаметр крепежных отверстий хомута (d) = 21 мм

Расстояние от посадки до центра промопоры (E) = 98 мм

Толщина промопоры (D) = 42 мм

Присоединение фланца - 4 отверстия * 15 мм

Диаметр по центрам противоположных отверстий - 150 мм

Крутящий момент до деформации (Мд) = 22700 Н·м

Крутящий момент до разрушения (Мр) = 30000 Н·м

Внутренний диаметр трубы и толщина стенки (dxS) = 105х6 мм

Максимальный угол поворота шарнира: a1 = 24° a2 = 24°

Применение: Передача карданная привода заднего моста автомобилей МАЗ-5516А8-336 (самосвал 6х4, ДВС-ЯМЗ-6581.10, КПП-ЯМЗ-2391-02 либо 12JS200TA; МАЗ-630308 (шасси 6х4), МАЗ-630308-226 (ДВС-ЯМЗ-7511.10, КПП-ЯМЗ-239), МАЗ-63031 (бортовой 6х4, ДВС-ТМЗ-8421, КПП-ЯМЗ-238М), МАЗ-6303А8 (лесовоз 6х4, ДВС-ЯМЗ-6581.10, КПП-МАЗ-543205).

Вес: 115 кг
