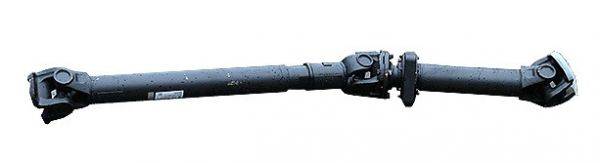

Передача карданная МАЗ-543203 (4 отв., торц.) L=1970+85 мм (ОАО Белкард) 543203-2201006-010

Минимальная длина карданной передачи (Lmin) = 1970 мм

Рабочий ход = 85 мм

Длина переднего вала до центра промопоры (L1) = 592,5 мм

Длина от центра промопоры до оси центральной крестовины (L2) = 184 мм

Длина переднего вала полностью до соединения с задним (L3) = 688 мм

Применяемая крестовина - 53205-2205025-10 (крепление стопорными кольцами)

Наружный диаметр подшипника (D) = 50 мм

Диаметр шипа крестовины (d) = 33,62 мм

Расстояние по торцам подшипников (H) = 155 мм

Расстояние по торцам шипов (h) = 143 мм

Применяемая опора -5336-2202086 (А=190 мм, В=188 мм, С=248 мм, D=42 мм, Е=93 мм, d= 17 мм)

Применяемый фланец - 53205-2205023-22 (с торцевыми насечками)

Присоединение фланца - 4 отверстия * 15 мм

Диаметр по центрам противоположных отверстий - 150 м

Крутящий момент до деформации (Мд) = 12500 Н·м

Крутящий момент до разрушения (Мр) = 18000 Н·м

Внутренний диаметр трубы и толщина стенки (dxS) = 94х4 мм

Максимальный угол поворота шарнира: a1 = 30° a2 = 30°

Применение: Передача карданная привода заднего моста автомобилей МАЗ-543203 (седельный тягач выпуска после 2001 г.), МАЗ-555103 (самосвал, база 3660), МАЗ-630303 (шасси 6х4, без ЦРОМа, база 3810, передняя ось смещена).

Вес: 78,2 кг
